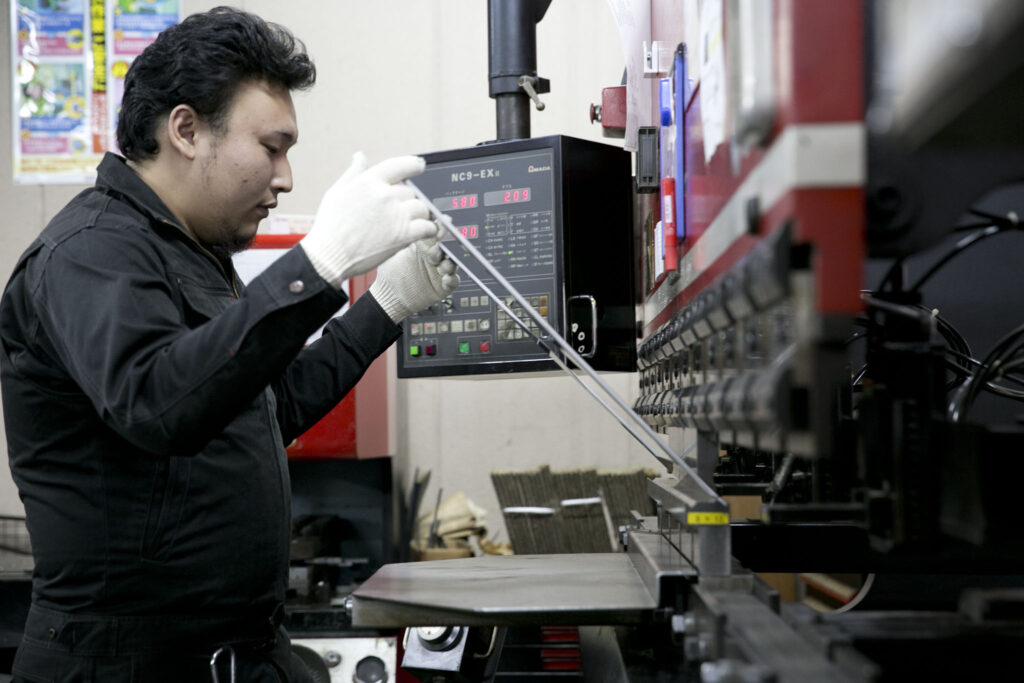

立体化工程　曲げ加工

曲げ加工の基礎知識

曲げ加工の種類

曲げ加工には、大きく分けて以下の種類の加工法があります。

工　程	概　　要	イラスト
V曲げ	V型の金型を用いた曲げ加工します。金型がV型であるため、曲げRが比較的小さくなる。
R曲げ	金属板を丸みを帯びた型で曲げる。特型の成形型やニブリング曲げや 3本ロール機で曲げます。
ロール O曲げ	金属板をパイプ形状や半円等に加工する際などに用います。弊社では特型の成形型やニブリング曲げや 3本ロール機で曲げます。
Z曲げ	板金をZ形状（階段状）に曲げる。専用金型を用いる方法と、V曲げを2回曲げる方法とがあります。
ヘミング曲げ	金属板の縁部分を曲げる。ヘミング曲げは、製品の縁を取ることで、安全性が増し、ヘミング曲げされた箇所が板厚2倍分の厚みになることによって強度も増します。
